Проектирование тепловых пунктов

Опубликовано в рубрике

Полезные статьи

ПРОЕКТИРОВАНИЕ ТЕПЛОВЫХ ПУНКТОВ

(согласно СП 41-101-95)


1 ОБЩИЕ ПОЛОЖЕНИЯ


1.1 Настоящие правила дополняют и развивают требования по проектированию тепловых пунктов, содержащиеся в СНиП 2.04.07-86* «Тепловые сети».
Правила следует использовать при проектировании вновь строящихся и реконструируемых тепловых пунктов, предназначенных для присоединения к тепловым сетям систем отопления, вентиляции, кондиционирования воздуха, горячего водоснабжения и технологических теплоиспользующих установок промышленных и сельскохозяйственных предприятий, жилых и общественных зданий.
В тех случаях, когда может быть принято несколько различных технических решений, следует производить экономический расчет с учетом уровня цен, долговечности и надежности кон¬струкций, социальных и экологических факторов, а также требований заказчика.
1.2 Правила распространяются на тепловые пункты с параметрами теплоносителя: горячая вода с рабочим давлением до 2,5 МПа и температурой до 200 °С, пар с рабочим давлением в пределах условного давления РУ до 6,3 МПа и температурой до 440 °С.
Правила распространяются на проектирование тепловых пунктов в границах: от запорной арматуры тепловой сети и хозяйственно-питьевого водопровода на вводе в тепловой пункт до запорной арматуры (включительно) местных систем отопления, вентиляции, кондициониро¬вания воздуха, горячего водоснабжения и технологических потребителей, расположенной в помещении теплового пункта.
1.3 В тепловых пунктах предусматривается размещение оборудования, арматуры, приборов контроля, управления и автоматизации, посредством которых осуществляется:

  • преобразование вида теплоносителя или его параметров;
  • контроль параметров теплоносителя; регулирование расхода теплоносителя и распределение его по системам потребления теплоты; отключение систем потребления теплоты;
  • защита местных систем от аварийного повышения параметров теплоносителя;
  • заполнение и подпитка систем потребления теплоты;
  • учет тепловых потоков и расходов теплоносителя и конденсата;
  • сбор, охлаждение, возврат конденсата и контроль его качества, аккумулирование теплоты;
  • водоподготовка для систем горячего водоснабжения.

В тепловом пункте в зависимости от его назначения и конкретных условий присоединения потребителей могут осуществляться все перечисленные функции или только их часть.
1.4 Тепловые пункты подразделяются на:
индивидуальные тепловые пункты (ИТП) — для присоединения систем отопления, вентиляции, горячего водоснабжения и технологических теплоиспользующих установок одного здания или его части;
центральные тепловые пункты (ЦТП) — то же, двух зданий или более.
Допускается устройство ЦТП для присоединения систем теплопотребления одного здания, если для этого здания требуется устройство нескольких ИТП.
1.5 Устройство ИТП обязательно для каждого здания независимо от наличия ЦТП, при этом в ИТП предусматриваются только те функции, которые необходимы для присоединения систем потребления теплоты данного здания и не предусмотрены в ЦТП.
1.6 Для промышленных и сельскохозяйственных предприятий при теплоснабжении от внешних источников теплоты и числе зданий более одного устройство ЦТП является обязательным, а при теплоснабжении от собственных источников теплоты необходимость сооружения ЦТП следует определять в зависимости от конкретных условий теплоснабжения. Мощность ЦТП не регламентируется.
1.7 Для жилых и общественных зданий необходимость устройства ЦТП определяется конкретными условиями теплоснабжения района строительства на основании технико-экономических расчетов. В закрытых системах тепло¬снабжения рекомендуется предусматривать один ЦТП на микрорайон или группу зданий с расходом теплоты в пределах 12—35 МВт (по сумме максимального теплового потока на отопление и среднего теплового потока на горячее водоснабжение).
При теплоснабжении от котельных мощностью 35 МВт и менее рекомендуется предусматривать в зданиях только ИТП.
1.8 Теплоснабжение промышленных и сельскохозяйственных предприятий от ЦТП, обслуживающих жилые и общественные здания, предусматривать не рекомендуется.
1.9 В состав проекта теплового пункта включается технический паспорт, содержащий:

  • краткое описание схем присоединения потребителей теплоты;
  • расчетные расходы теплоты и теплоносителей по каждой системе (для горячего водоснабжения — средний и максимальный), МВт;
  • виды теплоносителей и их параметры (рабочее давление, МПа, температуру, °С) на входе и на выходе из теплового пункта;
  • давление в трубопроводе на вводе и выводе хозяйственно-питьевого водопровода, МПа;
  • тип водоподогревателей, поверхность их нагрева, м2, число секций или пластин по ступеням нагрева и потери давления по обеим средам;
  • тип, количество, характеристики и мощность насосного оборудования;
  • тип, количество и производительность оборудования для обработки воды для систем горячего водоснабжения:
  • количество и установленную вместимость банков-аккумуляторов горячего водоснабжения и конденсатных баков, м3;
  • тип и число приборов регулирования и приборов учета количества теплоты и воды, потери давления в регулирующих клапанах;
  • установленную суммарную мощность электрооборудования, ожидаемое годовое потреб¬ление тепловой и электрической энергии;
  • общую площадь, м2, и строительный объем, м3, помещений теплового пункта.

2 ОБЪЕМНО-ПЛАНИРОВОЧНЫЕ И КОНСТРУКТИВНЫЕ РЕШЕНИЯ

2.1 Тепловые пункты по размещению на ге¬неральном плане подразделяются на отдельно стоящие, пристроенные к зданиям и сооружениям и встроенные в здания и сооружения.
2.2 Объемно-планировочные и конструктивные решения тепловых пунктов должны удовлет¬ворять требованиям СНиП 2.09.02-85*. При размещении встроенных и пристроенных тепловых пунктов должны соблюдаться также требования СНиП на проектирование зданий, в которых они размещаются или к которым они пристроены.
2.3 Пои выборе материалов для строительных конструкций тепловых пунктов следует принимать влажный режим помещения согласно СНиП ІІ-3-79* (изд. 1995 г.).
2.4 Для защиты строительных конструкций от коррозии должны применяться антикоррозионные материалы в соответствии с требованиями СНиП 2.03.11-85.
2.5 Здания отдельно стоящих и пристроен¬ных тепловых пунктов должны быть І, II или ІІІа степеней огнестойкости.
В ограждающих конструкциях помещений не допускается применение силикатного кирпича.
Внешние формы, материал и цвет наружных ограждающих конструкций рекомендуется выби¬рать, учитывая архитектурный облик расположенных вблизи зданий и сооружений или зданий, к которым тепловые пункты пристраиваются.
2.6 К центральным тепловым пунктам следует предусматривать проезды с твердым покрытием и площадки для временного складирования оборудования при производстве ремонтных работ.
2.7 В ЦТП с постоянным обслуживающим персоналом следует предусматривать уборную с умывальником, шкаф для хранения одежды, место для приема пищи.
При невозможности обеспечить самотечный отвод стоков от уборной в канализационную сеть санузел в ЦТП допускается не предусматривать при обеспечении возможности использовать уборную в ближайших к тепловому пункту зданиях, но не далее 50 м.
2.8 Индивидуальные тепловые пункты должны быть встроенными в обслуживаемые ими зда¬ния и размещаться в отдельных помещениях на первом этаже у наружных стен здания. Допускается размещать ИТП в технических подпольях или а подвалах зданий и сооружений.
2.9 Центральные тепловые пункты (ЦТП) следует, как правило, предусматривать отдельно стоящими. Рекомендуется блокировать их с другими производственными помещениями.
Допускается предусматривать ЦТП пристроенными к зданиям или встроенными в общественные, административно-бытовые или производственные здания и сооружения.
2.10 При размещении тепловых пунктов, оборудованных насосами, внутри жилых, общественных, административно-бытовых зданий, а также в производственных зданиях, к которым предъявляются повышенные требования по допустимым уровням шума и вибрации в помещениях и на рабочих местах, должны выполняться требования разд. 10.
2.11 Здания отдельно стоящих и пристроенных тепловых пунктов должны предусматриваться одноэтажными, допускается сооружать в них подвалы для размещения оборудования, сбора, охлаждения и перекачки конденсата и сооружения канализации.
Отдельно стоящие тепловые пункты допускается предусматривать подземными при условии:
отсутствия грунтовых вод в районе строительства и герметизации вводов инженерных коммуникаций в здание теплового пункта, исключающей возможность затопления теплового пункта канализационными, паводковыми и другими водами;
обеспечения самотечного отвода воды из трубопроводов теплового пункта;
обеспечения автоматизированной работы оборудования теплового пункта без постоянного обслуживающего персонала с аварийной сигнализацией и частичным дистанционным управлением с диспетчерского пункта.
2.12 По взрывопожарной и пожарной опас¬ности помещения тепловых пунктов следует относить к категории Д.
2.13 Тепловые пункты допускается разме¬щать в производственных помещениях категорий Г и Д, а также в технических подвалах и подпольях жилых и общественных зданий. При этом помещения тепловых пунктов должны отделяться от этих помещений ограждениями (перегородками), предотвращающими доступ посторонних лиц в тепловой пункт.
2.14 При разработке объемно-планировочных и конструктивных решений отдельно стоящих и пристроенных зданий тепловых пунктов, предназначенных для промышленных и сельскохозяйственных предприятий, рекомендуется предусматривать возможность их последующего расширения.
2.15 Встроенные в здания тепловые пункты следует размещать у наружных стен зданий на расстоянии не более 12 м от выхода из этих зданий.
2.16 Из встроенных в здания тепловых пунктов должны предусматриваться выходы:
при длине помещения теплового пункта 12 м и менее и расположении его на расстоянии ме¬нее 12 м от выхода из здания наружу — один выход наружу через коридор или лестничную клетку;
при длине помещения теплового пункта 12 м и менее и расположении его на расстоянии бо¬лее 12 м от выхода из здания — один самостоятельный выход наружу;
при длине помещения теплового пункта более 12 м — два выхода, один из которых должен быть непосредственно наружу, второй — через коридор или лестничную клетку.
Помещения тепловых пунктов с теплоносителем паром давлением более 1,0 МПа должны иметь не менее двух выходов независимо от габарита помещения.
2.17 В подземных отдельно стоящих или пристроенных тепловых пунктах допускается второй выход предусматривать через пристроенную шахту с люком или через люк в перекрытии, а в тепловых пунктах, размещаемых в технических подпольях или подвалах зданий, — через люк в стене.
2.18 Двери и ворота из теплового пункта должны открываться из помещения или здания теплового пункта от себя.
2.19 Оборудование тепловых пунктов рекомендуется применять в блочном исполнении, для чего необходимо:
принимать водоподогреватели, насосы и другое оборудование в блоках заводской готовности; принимать укрупненные монтажные блоки трубопроводов;
укрупнять технологически связанное между собой оборудование в транспортабельные блоки с трубопроводами, арматурой, КИП, электротехническим оборудованием и тепловой изоляцией.
2.20 Минимальные расстояния в свету от строительных конструкций до трубопроводов, оборудования, арматуры, между поверхностями теплоизоляционных конструкций смежных трубопроводов, а также ширину проходов между строительными конструкциями и оборудованием (в свету) следует принимать по прил. 1.
2.21 Высоту помещений от отметки чистого пола до низа выступающих конструкций пере¬крытия (в свету) рекомендуется принимать не менее, м: для наземных ЦТП — 4,2; для подземных — 3,6; для ИТП — 2,2.
При размещении ИТП в подвальных и цокольных помещениях, а также в технических подпольях зданий допускается принимать высоту помещений и свободных проходов к ним не менее 1,8 м.
2.22 В центральном тепловом пункте следует предусматривать монтажную (ремонтную) пло¬щадку.
Размеры монтажной площадки в плане следует определять по габариту наиболее крупной единицы оборудования (кроме баков вмести¬мостью более 3 м3) или блока оборудования и трубопроводов, поставляемого для монтажа в собранном виде, с обеспечением прохода вокруг него не менее 0,7 м.
Для производства мелкого ремонта оборудования, приборов и арматуры следует предусматривать место для установки верстака.
2.23 Конденсатные баки и баки-аккумуляторы вместимостью более 3 м3 следует устанавливать вне помещения тепловых пунктов на открытых площадках. При этом должны предусматриваться тепловая изоляция баков, устройство гидрозатворов, встроенных непосредственно в бак, а также устройство ограждений высотой не менее 1,6 м на расстоянии не более 1,5 м от поверхности баков, предотвращающее доступ посторонних лиц к бакам.
2.24 Для монтажа оборудования, габариты которого превышают размеры дверей, а наземных тепловых пунктах следует предусматривать монтажные проемы или ворота в стенах.
При этом размеры монтажного проема и ворот должны быть на 0,2 м больше габарита наибольшего оборудования или блока трубопроводов.
2.25 Предусматривать проемы для естес¬твенного освещения тепловых пунктов не требуется.
2.26 Для перемещения оборудования и арматуры или неразъемных частей блоков оборудования следует предусматривать инвентарные подъемно-транспортные устройства.
Стационарные подъемно-транспортные устройства следует предусматривать:
при массе перемещаемого груза от 150 кг до 1 т — монорельсы с ручными талями и кошками или краны подвесные ручные однобалочные;
то же, болев 1 до 2 т— краны подвесные ручные однобалочные;
то же, более 2 т — краны подвесные электрические однобалочные.
Допускается предусматривать возможность использования передвижных малогабаритных подъемно-транспортных средств при условии обеспечения въезда и передвижения транспортных средств по тепловому пункту
Средства механизации могут быть уточнены проектной организацией при разработке проекта для конкретных условий.
2.27 Для стока воды полы следует проектировать с уклоном 0,01 в сторону трапа или водосборного приямка. Минимальные размеры водосборного приямка должны быть, как правило, в плане не менее 0,5 х 0,5 м при глубине не менее 0,8 м. Приямок должен быть перекрыт съемной решеткой.
2.28 В помещениях тепловых пунктов следует предусматривать отделку ограждений долго¬вечными, влагостойкими материалами, допускающими легкую очистку, при этом необходимо выполнить:
штукатурку наземной части кирпичных стен;
затирку цементным раствором заглубленной части бетонных стен;
расшивку швов панельных стен; побелку потолков;
бетонное или плиточное покрытие полов.
Стены тепловых пунктов покрываются плитками или окрашиваются на высоту 1,5 м от пола масляной или другой водостойкой краской, выше 1,5 м от пола — клеевой или другой подобной краской.
2.29 В тепловых пунктах следует предусматривать открытую прокладку труб. Допускается прокладка труб в каналах, верх перекрытия ко¬торых совмещается с уровнем чистого пола, если по этим каналам не происходит попадания в теп¬ловой пункт взрывоопасных или горючих газов и жидкостей.
Каналы должны иметь съемные перекрытия единичной массой не более 30 кг.
Дно каналов должно иметь продольный уклон не менее 0,02 в сторону водосборного приямка.
2.30 Для обслуживания оборудования и ар¬матуры, расположенных на высоте от 1,5 до 2,5 м от пола, должны предусматриваться передвиж¬ные или переносные конструкции (площадки). В случаях невозможности создания проходов для передвижных площадок, а также для обслужи¬вания оборудования и арматуры, расположен¬ных на высоте 2,5 м и более, необходимо пред¬усматривать стационарные площадки шириной 0,6 м с ограждениями и постоянными лестница¬ми. Расстояние от уровня стационарной площад¬ки до потолка должно быть не менее 1,8 м.
2.31 В помещениях тепловых пунктов допус¬кается размещать оборудование систем хозяйственно-питьевого и противопожарного водо¬снабжения здания, в том числе насосные уста¬новки, а в помещениях пристроенных и встроен¬ных тепловых пунктов — также оборудование приточных вентиляционных систем, обслужива¬ющих производственные помещения категорий В, Г, Д по взрывопожарной опасности и адми¬нистративно-бытовые помещения.
2.32 Минимальное расстояние от края под¬вижных опор до края опорных конструкций (тра¬верс, кронштейнов, опорных подушек) трубо¬проводов должно обеспечивать максимально возможное смещение опоры в боковом направ¬лении с запасом не менее 50 мм. Кроме того минимальное расстояние от края траверсы или кронштейна до оси трубы должно быть не менее 1,0 DY  (где DY — условный диаметр трубы)
2.33 Расстояние от поверхности теплоизоляционной конструкции трубопровода до строительных конструкций здания или до поверхнос¬ти теплоизоляционной конструкции другого трубопровода должно быть в свету не менее 30 мм с учетом перемещения трубопровода.
2.34 В тепловых пунктах допускается к трубопроводам большего диаметра крепить трубопроводы меньшего диаметра при расчете труб на прочность.
2.35 Прокладку водопровода следует пред¬усматривать в одном ряду или под трубопрово¬дами тепловых сетей, при этом необходимо вы¬полнять тепловую изоляцию водопровода для исключения образования конденсата на повер¬хности водопроводных труб.
2.36 В тепловых пунктах подающий трубо¬провод следует располагать справа от обратно¬го трубопровода (по ходу теплоносителя в под¬ающем трубопроводе) при прокладке трубопро¬водов в одном ряду.

3 ПРИСОЕДИНЕНИЕ СИСТЕМ ПОТРЕБЛЕНИЯ ТЕПЛОТЫ К
ТЕПЛОВЫМ СЕТЯМ


3.1 Присоединение систем потребления теплоты следует выполнять с учетом гидравличес¬кого режима работы тепловых сетей (пьезомет¬рического графика) и графика изменения тем¬пературы теплоносителя в зависимости от из¬менения температуры наружного воздуха.
3.2 Расчетная температура воды в подающих трубопроводах водяных тепловых сетей пос¬ле ЦТП при присоединении систем отопления зданий по зависимой схеме должна принимать¬ся равной расчетной температуре воды в по¬дающем трубопроводе тепловых сетей до ЦТП, но не выше 150 °С.
3.3 Системы отопления, вентиляции и кондиционирования воздуха должны присоединяться к двухтрубным водяным тепловым сетям, как правило, по зависимой схеме.
По независимой схеме, предусматривающей установку водоподогревателей, допускается при¬соединять. системы отопления 12-этажных зда¬ний и выше (или более 36 м); системы отопле¬ния, вентиляции и кондиционирования воздуха зданий при гидравлических условиях, изложенных в п. 3.5, а также системы отопления здании в открытых системах теплоснабжения при невозможности обеспечения требуемого качества воды
3.4 Системы отопления зданий следует при¬соединять к тепловым сетям:
непосредственно при совпадении гидравли¬ческого и температурного режимов тепловой сети и местной системы. При этом следует учитывать требования прил. 11 СНиП 2.04.05-91* и обеспе¬чивать невскипаемость перегретой воды при динамическом и статическом режимах системы:
через элеватор при необходимости снижения температуры воды в системе отопления и располагаемом напоре перед элеватором, до¬статочном для его работы;
через смесительные насосы при необходимости снижения температуры воды а системе ото¬пления и располагаемом напоре, недостаточном для работы элеватора, а также при осуществле¬нии автоматического регулирования системы.
3.5 При присоединении систем отопления и вентиляции к тепловым сетям по зависимой схе¬ме для открытой и закрытой систем теплоснаб¬жения в соответствии с пьезометрическим гра¬фиком следует предусматривать.
а) при располагаемом напоре в тепловой сети перед тепловым пунктом, недостаточном для преодоления гидравлического сопротивления трубопроводов и оборудования теплового пункта и систем потребления теплоты после ТП, — подкачивающие насосы на обратном трубопро¬воде перед выходом из теплового пункта. Если при этом давление в обратном трубопроводе присоединяемых систем будет ниже статического давления в этих системах, подкачивающий на¬сос должен устанавливаться на подающем трубопроводе;
б) при давлении в подающем трубопроводе тепловой сети перед тепловым пунктом, недо¬статочном для обеспечения невскипания воды (при расчетной температуре) а верхних точках присоединенных систем потребления теплоты, — подкачивающие насосы на подающем трубопроводе на вводе в тепловой пункт:
в) при давлении в подающем трубопроводе тепловой сети перед тепловым пунктом ниже статического давления в системах потребления теплоты — подкачивающие насосы на подающем трубопроводе на вводе в тепловой пункт и регу¬лятор давления «до себя» на обратном трубо¬проводе на выходе из теплового пункта;
г) при статическом давлении в тепловой сети ниже статического давления в системах потреб¬ления теплоты — регулятор давления «до себя» на обратном трубопроводе на выходе из тепло¬вого пункта, а на подающем трубопроводе на вводе в тепловой пункт — обратный клапан;
д) при давлении в обратном трубопроводе теп¬ловой сети после теплового пункта ниже стати¬ческого давления в системах потребления тепло¬ты при различных режимах работы сети (в том числе при максимальном водоразборе из обрат¬ного трубопровода в открытых системах водоснаб¬жения) — регулятор давления «до себя» на обрат¬ном трубопроводе на выходе из теплового пункта;
е) при давлении в обратном трубопроводе тепловой сети после теплового пункта, превы¬шающем допускаемое давление для систем пот¬ребления теплоты, — отсекающий клапан на по¬дающем трубопроводе на вводе в тепловой пункт, а на обратном трубопроводе на выходе из теплового пункта — подкачивающие насосы с предохранительным клапаном;
ж) при статическом давлении в тепловой сети, превышающем допускаемое давление для систем потребления теплоты, — отсекающий кла¬пан на подающем трубопроводе после входа в тепловой пункт, а на обратном трубопроводе перед выходом из теплового пункта — предох¬ранительный и обратный клапаны,
3.6 К одному элеватору присоединяется, как правило, одна система отопления. Допускается присоединять к одному элеватору несколько систем отопления с увязкой гидравлических режи¬мов этих систем.
3.7 Смесительные насосы для систем ото¬пления устанавливаются:
а) на перемычке между подающим и обрат¬ным трубопроводами при располагаемом напо¬ре перед узлом смешения, достаточном для пре¬одоления гидравлического сопротивления сис¬темы отопления и тепловых сетей после ЦТП, и при давлении в обратном трубопроводе тепло¬вой сети после теплового пункта не менее чем на 0,05 МПа выше статического давления в сис¬теме отопления:
б) на обратном трубопроводе перед узлом смешения или на подающем трубопроводе пос¬ле узла смешения при располагаемом напоре пе¬ред узлом смешения, недостаточном для пре¬одоления гидравлического сопротивления, ука¬занного в подпункте «а», при этом в качестве смесительных насосов могут быть использова¬ны подкачивающие насосы, предусматриваемые в соответствии с пп. 3.5,а, б, в, е
3.8 Системы вентиляции и кондиционирова¬ния воздуха зданий присоединяются к тепловым сетям:
непосредственно — когда не требуется из¬менения расчетных параметров теплоносителя,
через смесительные насосы — при необхо¬димости снижения температуры воды в систе¬мах вентиляции и кондиционирования воздуха; для поддержания постоянной температуры воды, поступающей в калориферы второго подогрева систем кондиционирования воздуха, а также для обеспечения невскипания воды в верхних точках трубопроводов и калориферов систем вентиля¬ции и кондиционирования воздуха (если не ус¬тановлены подкачивающие насосы для других систем по п. 3.5,б).
Места установки смесительных насосов для систем вентиляции выбираются аналогично сме¬сительным насосам для систем отопления по п. 3.7
3.9 В тепловых пунктах потребителей тепло¬ты с зависимым присоединением систем отопле¬ния, вентиляции и кондиционирования воздуха, в которых режим теплопотребления не обеспе¬чивается принятым на источнике теплоты центральным качественным регулированием отпус¬ка теплоты, следует предусматривать корректи¬рующие насосы или регулируемые элеваторы, осуществляющие снижение температуры воды после ЦТП или ИТП а соответствии с графиками температур теплоносителя в этих системах. При этом изменение температуры воды производит¬ся автоматически регулятором подачи теплоты.
Корректирующие насосы устанавливаются, как правило, на перемычке между подающим и обратным трубопроводами после отбора воды из подающего трубопровода и до отбора воды из обратного трубопровода на водоподогреватели или смесительные устройства горячего во¬доснабжения. Периоды работы этих насосов определяются в зависимости от принятого на источнике теплоты графика регулирования от¬пуска теплоты, схемы присоединения водоподогревателей горячего водоснабжения, расчетно¬го графика температур воды в сетях после ЦТП и расчетных температур внутреннего воздуха в помещениях. Они могут быть также совмещены с подкачивающими насосами, устанавливаемы¬ми по п. 3.5.
3.10 В тепловых пунктах потребителей теп¬лоты с независимым присоединением систем отопления, вентиляции и кондиционирования воздуха для регулирования в соответствии с расчетным графиком температуры воды после водоподогревателей следует предусматривать ре¬гулятор подачи теплоты на отопление.
Циркуляционные насосы при независимой системе теплоснабжения устанавливаются на обратном трубопроводе от систем отопления, вентиляции и кондиционирования воздуха перед водоподогревателем.
3.11 Общественное здание с тепловым по¬током на вентиляцию более 0,5 МВт следует при¬соединять к тепловым сетям в ЦТП отдельно от жилых и общественных зданий с тепловым потоком на вентиляцию менее 0,5 МВт каждое. ИТП такого общественного здания должен обеспечи¬вать работоспособность всех систем теплопотребления здания.
Предусматривать самостоятельные трубоп¬роводы от ЦТП к зданию для присоединения от¬дельно систем вентиляции не рекомендуется.
3.12 При присоединении к ЦТП группы зда¬ний с независимым присоединением систем ото¬пления и вентиляции следует предусматривать установку в ЦТП общего водоподогреватепя.
Расчетная температура воды после водоподогревателя в этом случае должна приниматься в зависимости от радиуса действия тепловых сетей после теплового пункта, как правило, на 10—30 °С ниже принятой в сетях до водоподогревателя со смесительным устройством в ИТП, обеспечивающим требуемое снижение температуры воды в системах отопления.
3.13 Заполнение и подпитку водяных тепло¬вых сетей после ЦТП и систем потребления теп¬лоты, присоединяемых к тепловым сетям по не¬зависимой схеме, следует предусматривать во¬дой из обратного трубопровода тепловой сети подпиточным насосом или без него, если дав¬ление в обратном трубопроводе тепловой сети достаточно для заполнения местной системы.
При обосновании допускается подпитка ука¬занных систем из подающего трубопровода теп¬ловой сети с обеспечением защиты этих систем от превышения в них давления и температуры воды, а в открытых системах теплоснабжения — и из системы горячего водоснабжения.
Подпитка водой из водопровода не допуска¬ется.
3.14 Схема присоединения водоподогревателей горячего водоснабжения (рис. 1 — 8) в за¬крытых системах теплоснабжения выбирается в зависимости от соотношения максимального потока теплоты на горячее водоснабжение Qhmax и максимального потока теплоты на отопление Qomax;
  одноступенчатая схема (РИС. 1,7);
 — двухступенчатая схема (рис. 2—6,8).
При этом для схем, указанных на рис. 1 — 6, предусматривается автоматическое ограничение максимального расхода воды из тепловой сети на ввод и регулирование расхода теплоты на отопление.
Схемы, указанные на рис. 7 и 8, применяются при отсутствии регуляторов расхода теплоты на отопление. Для этих схем применяется стабили¬зация расхода воды на отопление, осуществляе¬мая регулятором перепада давлений (поз. 4).
3.15 В схемах, указанных на рис. 2 и 4 (с ограничением максимального расхода воды на ввод для жилых и общественных зданий с при¬соединением их к тепловым сетям через ЦТП и с максимальным тепловым потоком на вентиля¬цию Qnmax более 15 % максимального тепло¬вого потока на отопление Qomax), при определе¬нии максимального расхода воды из тепловой сети на ввод следует исходить из максимальных тепловых потоков на отопление и вентиляцию и среднего теплового потока на горячее водоснаб¬жение в средние сутки за неделю отопительно¬го периода Qhm . Ограничение подачи теплоно¬сителя для этих схем следует выполнять путем прикрытия клапана, регулирующего подачу теп¬лоносителя на отопление и вентиляцию.
3.16 В схемах, указанных на рис. 1 и 3 (с ограничением максимального расхода воды на ввод для производственных зданий, а также для общественных зданий с присоединением их к тепловым сетям через ЦТП и с тепловым пото¬ком на вентиляцию и кондиционирование воз¬духа Qnmax более 15 % максимального теплового потока на отопление Qomax), при определении максимального расхода воды из тепловой сети на ввод следует исходить из максимальных теп¬ловых потоков на отопление, вентиляцию и го¬рячее водоснабжение: Qhmax—при отсутствии

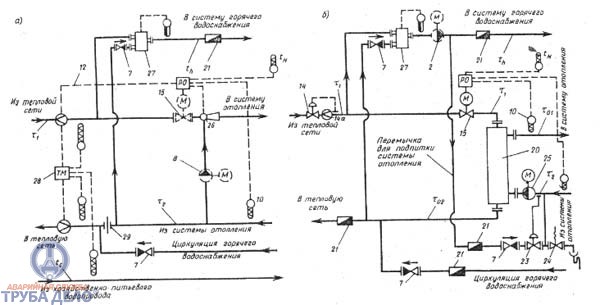

Рис. 1. Одноступенчатая система присоединения водоподогревателей горячего водоснабжения с автоматическим регулированием расхода теплоты на отопление и зависимым присоединением систем отопления в ЦТП и ИТП

Одноступенчатая-система-присоединения-водоподогревателей-горячего-водоснабжения

1 — водоподогреватель горячего водоснабжения, 2 —повысительно-циркуляционный насос горячего водоснабжения (пунктиром — циркуляционный насос), 3 — регули¬рующий клапан с электроприводом, 4 — регулятор перепада давлений (прямого действия), 5—водомер для холодной воды, 6 — регулятор подачи теплоты на отопление, горячее водоснабжение и ограничения максимального расхода сетевой воды на ввод 7—обратный клапан, 8 — корректирующий подмешивающий насос, 9—теплосчетчик, 10—датчик температуры, 11—датчик расхода воды, 12—сигнал ограничений максимального расхода воды из тепловой сети на ввод, 13—датчик давления воды в трубопроводе


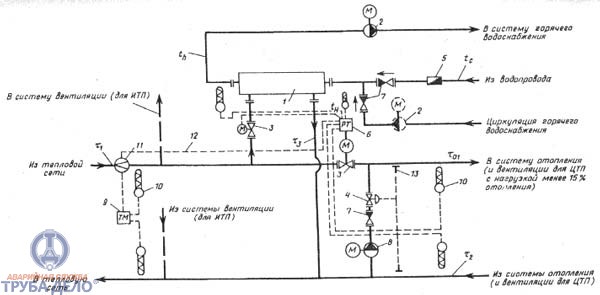

Рис. 2. Двухступенчатая схема присоединения водоподогревателей горячего водоснабжения для жилых и общественных зданий и жилых микрорайонов с зависимым присоединением систем отопления в ЦТП и ИТП

Двухступенчатая-схема-присоединения-водоподогревателей
а — схема с самостоятельным регулятором ограничения расхода сетевой воды на ввод, б — фрагмент схемы с совмещением функций регулирования расхода теплоты на отопление, горячее водоснабжение и ограничения расхода сетевой воды в одном регуляторе
1—13—см рис 1, 14 — регулятор ограничений максимального расхода воды на ввод (прямого действия), 14а — датчик расхода воды в виде сужающего устройства (камерная диафрагма), 15—регулятор подачи теплоты на отопление, 16—задвижка, нормально закрытая, 17—регулятор подачи теплоты на горячее водоснабжение (прямого действия)

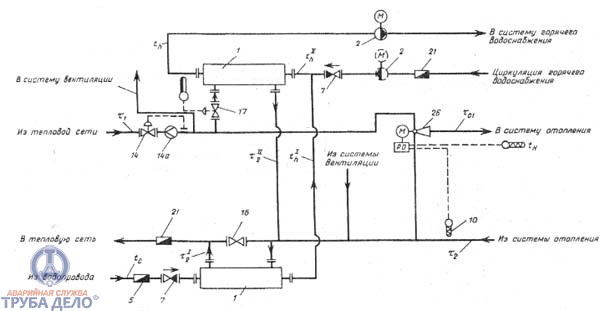

Рис. 3. Двухступенчатая схема присоединения водоподогревателей горячего водоснабжения для промышленных зданий  и промплощадок с зависимым присоединением  систем отопления в ЦТП

Двухступенчатая-схема-присоединения-водоподогревателей-горячего-водоснабжения-для-промышленных-зданий


 1-17—см. рис. 1, 2, 18— сигнал включения насоса при закрытии клапана К-2; 18—регулятор перепада давлений (электронный)

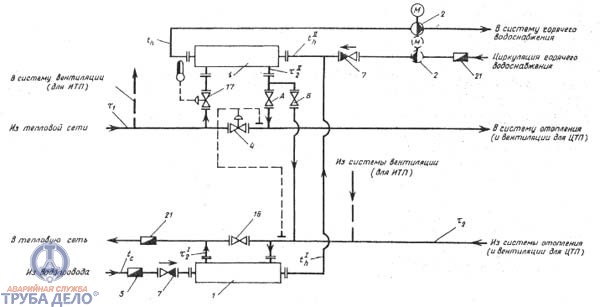

Рис. 4. Двухступенчатая схема присоединения водоподогревателей горячего водоснабжения для жилых и общественных зданий и жилых микрорайонов с независимым присоединением систем отопления в
ЦТП и ИТП

Двухступенчатая-схема-присоединения-водоподогревателей-c-независимым-подключением
1— 19—см. рис. 1—3; 20 — водоподогреватель отопления, 21 — водомер горячеводный, 22— подпиточный насос отопления, 23— регулятор подпитки, 24—предохра¬нительный клапан, 25—циркуляционный насос отопления


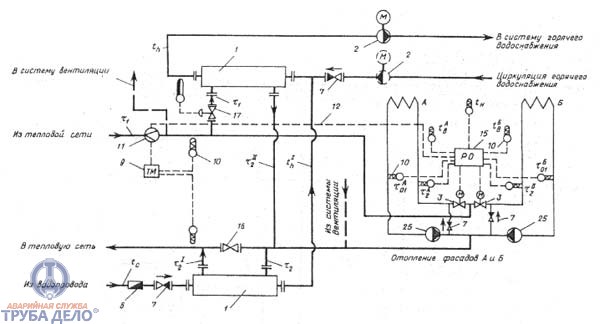

Рис. 5. Двухступенчатая схема присоединения водоподогревателей горячего водоснабжения в ИТП с водоструйным элеватором и автоматическим регулированием расхода теплоты на отопление (пример учета теплоты по водомерам)

Двухступенчатая-схема-присоединения-водоподогревателей-с-автоматическим-регулированием-расхода-теплоты
1—25— см. рис. 1— 4; 26— водоструйный элеватор


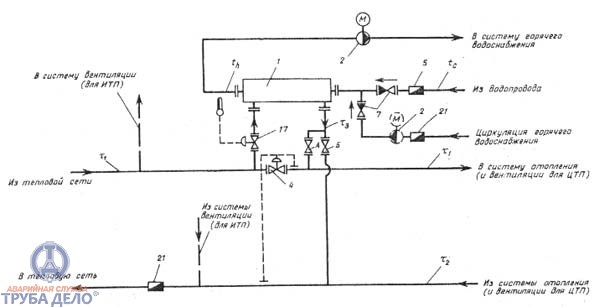

Рис. 6. Двухступенчатая схема присоединения водоподогревателей горячего водоснабжения в ИТП с зависимым присоединением систем отопления и пофасадным автоматическим регулированием расхода теплоты на отопление

ris6


1—25—см. рис. 1 — 4


Рис. 7. Одноступенчатая схема присоединения водоподогреватепей горячего водоснабжения с зависимым присоединением систем отопления при отсутствии регуляторов расхода теплоты на отопление
 в ЦТП и ИТП

1—21—см. рис. 1—4


ris7

Рис.8. Двухступенчатая схема присоединения водоподогревателей горячего водоснабжения с зависимым присоединением систем отопления при отсутствии регуляторов расхода теплоты на отопление в ЦТП и ИТП
1— 21— см. рис. 1—4


ris8

Рис. 9. Схемы присоединения систем горячего водоснабжения и отопления в ИТП при зависимом (а) присоединении системы отопления через элеватор (пунктиром — с циркуляционным насосом) с учетом теплоты по тепломеру и независимом (б) — с учетом теплоты по водомеру


 1— 26 —см. рис. 1—5; 27 — регулятор смешения горячей воды, 28 — тепломер двухпоточный трехточечный, 29 — дроссельная диафрагма
баков-аккумуляторов на горячее водоснабжение или среднего теплового потока на горячее во¬доснабжение, Qhm — при наличии баков-аккумуляторов. В этом случав ограничение подачи теп¬лоносителя на ввод следует выполнять путем прикрытия клапана, регулирующего подачу теп¬лоносителя на водоподогреватель горячего во¬доснабжения.
3.17 Схемы, указанные на рис. 1,2,4, могут применяться также и в ИТП, при этом подающий трубопровод системы вентиляции подключается до клапана, регулирующего подачу теплоты на отопление.
3.18 На рис. 5 и 6 приведены двухступенчатые схемы присоединения водоподогревателей горячего водоснабжения в ИТП с центральным автоматическим регулированием подачи теплоты на отопление с помощью водоструйного эле¬ватора с регулирующей иглой и с пофасадным автоматическим регулированием подачи тепло¬ты на отопление (см. рис. 6).
Автоматическое регулирование подачи теплоты на отопление а ИТП мо&

Наши клиенты

  • Ресторан «Donna Olivia — macaroni grill»
  • «Газпром нефть»
  • ТРЦ «Гринвич»
  • Лукойл
  • Кафе «Mamma's Big House»
  • Пивзавод «ПАТРА»
  • Кафе «Рататуй»
  • «Сверловэнергосбыт»
  • УРАЛЬСКАЯ ГОРНО-МЕТАЛЛУРГИЧЕСКАЯ КОМПАНИЯ
back to top
